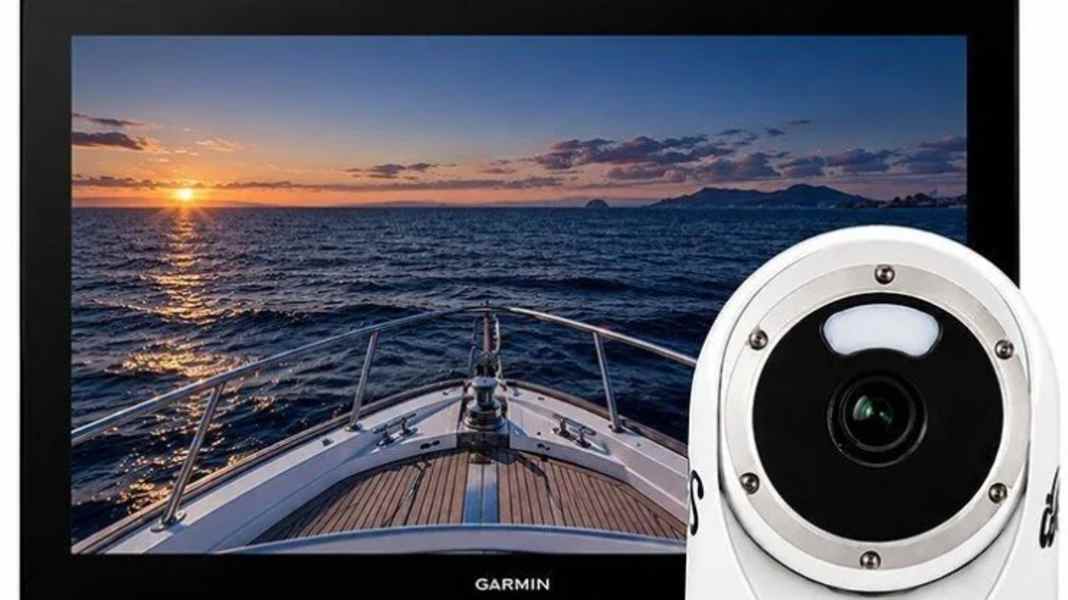

Die Photon-Kameras von Iris Innovations arbeiten nun mit ausgewählten Garmin GPSMAP Kartenplottern zusammen. Das ermöglicht die Integration seit dem Marine Software Update Q4 2026, das Garmin drei Wochen nach der Vorstellung neuer Autopilot-, Instrumenten- und Audiosysteme veröffentlicht hat. Die Kameras liefern Ultra HD Bilder in 4K-Auflösung auch bei sehr geringen Lichtverhältnissen.
Sichtspektrum statt Wärmebild
Die Photon-Kameras nutzen das sichtbare Lichtspektrum zur Bilderfassung. Anders als Wärmebildkameras, die Temperaturunterschiede darstellen, zeigen sie Farben und Details der tatsächlichen Szene. Das System erfasst Informationen, die mit Wärmebildtechnik schwer erkennbar sind: Schiffsmarkierungen, Navigationsbaken, Hafenanlagen und treibende Objekte werden in ihrer natürlichen Farbgebung sichtbar. Die 4K-Auflösung liefert auch bei Dunkelheit detailreiche Farbbilder.
Kompatible Displaymodelle
Die Integration funktioniert mit zwei Garmin-Systemen. Bei BlueNet MFDs sind die Modelle GPSMAP 9010, 9013, 9017, 9019, 9022, 9024 und 9027 sowie die GPSMAP 9500 Black Box kompatibel. Diese Geräte benötigen Firmware-Versionen zwischen 45.02 und 45.03, abhängig vom jeweiligen Modell. Die GMN MFD-Reihe unterstützt die Photon-Kameras mit den Serien GPSMAP 8400 und 8600. Zusätzlich funktionieren die Modelle GPSMAP 723, 743, 753, 923, 943, 953, 1223, 1243, 1253, 1523, 1543, 1553, 1623, 1643 und 1653 mit der Kamera. Für diese Displays ist die Firmware 45.01 erforderlich.
Steuerung über das Multifunktionsdisplay
Die kompatiblen GPSMAP-Displays empfangen IP-Videostreams direkt von den Photon-Kameras. Nutzer steuern die Kamera über das Garmin-System, ohne zusätzliche Bedienelemente. Die Menüführung erfolgt über die gewohnte Garmin-Oberfläche. Das Display zeigt das Kamerabild zusammen mit Navigationsdaten und Kartenmaterial.
Power over Ethernet vereinfacht Installation
Die Photon-Kameras unterstützen Power over Ethernet (PoE). Das bedeutet, ein einzelnes Netzwerkkabel überträgt sowohl Daten als auch Strom. Bei GMN MFD-Systemen ist allerdings ein Garmin PoE Isolating Coupler mit der Teilenummer 010-10580-10 erforderlich. Dieser Koppler trennt die elektrischen Systeme voneinander. BlueNet MFDs benötigen den Koppler nicht, die Photon-Kamera lässt sich direkt anschließen.
4K-Auflösung über HDMI-Konverter
Für die native 4K Ultra HD Darstellung bietet Iris einen IP2HDMI Konverter an. Das Gerät wandelt den IP-Videostream in ein HDMI-Signal um. Diese Lösung funktioniert mit den GPSMAP 8400/8600 und den Garmin BlueNet 9000 Serien. Der Konverter ermöglicht die Integration der Kamera in Navigation, Überwachung und Lageerkundung. Die volle Auflösung zeigt mehr Details als die direkte IP-Darstellung auf dem Display.
Einsatzbereiche an Bord
Die Farbdarstellung bei Nacht erweitert die Möglichkeiten gegenüber reiner Wärmebildtechnik. Navigationsbaken zeigen ihre Farben und Markierungen, was die Identifikation erleichtert. Schiffsnamen und -nummern bleiben lesbar. Hafenanlagen und Stege sind in ihrer Struktur erkennbar. Treibgut und andere Objekte im Wasser werden sichtbar, bevor sie eine Gefahr darstellen. Die Kombination mit den Navigationsdaten des Kartenplotters ermöglicht eine umfassende Situationseinschätzung bei Dunkelheit.
Jan-Ole Puls
Redakteur Test & Technik
